Векторные преобразователи в Новосибирске
Серия ITD. Вход одна фаза, 220 В - выход 3 фазы 220 В
Цена: от 16 800.00 руб.
Номинальные характеристики 0.4 кВт…2.2 кВт. Степень защиты корпуса IP20.
Отправить заявку
| заказной шифр | Pвых. [кВт] | Iвых. [A] | Imax [A] | Габарит (ВхШхГ) [мм] | Масса [кг] | Цена | |
| ITD401U21B2 | 0,4 | 2,5 | 3,75 | 166х83х120 | 1,2 |
16 800.00 руб.
|
|
| ITD551U21B2 | 0,55 | 3,5 | 5,25 | 166х83х120 | 1,2 |
17 200.00 руб.
|
|
| ITD751U21B2 | 0,75 | 4,5 | 6,75 | 166х83х120 | 1,2 |
17 300.00 руб.
|
|
| ITD112U21B2 | 1,1 | 6,0 | 9,0 | 166х83х120 | 1,2 |
18 800.00 руб.
|
|
| ITD152U21B2 | 1,5 | 7,0 | 10,5 | 166х83х120 | 1,2 |
19 300.00 руб.
|
|
| ITD222U21B2 | 2,2 | 10 | 15 | 215х120х140 | 2,25 |
24 700.00 руб.
|
Серия ITD. Вход три фазы, 380 В, 50/60 Гц, выход три фазы, 380 В.
Цена по запросу
Номинальные характеристики 0.75 кВт…800 кВт Степень защиты корпуса IP20.
Отправить заявку
| заказной шифр | Pвых. [кВт] | Iвых. [A] | Imax [A] | Габарит (ВхШхГ) [мм] | Масса [кг] | Цена | |
| ITD751U43B2 | 0,75 | 2,5 | 3,75 | 166х83х120 | 1,2 |
21 900.00 руб.
|
|
| ITD112U43B2 | 1,1 | 3,0 | 4,5 | 166х83х120 | 1,2 |
23 200.00 руб.
|
|
| ITD152U43B2 | 1,5 | 4,0 | 6,0 | 166х83х120 | 1,2 |
24 700.00 руб.
|
|
| ITD222U43B2 | 2,2 | 6,0 | 9,0 | 215х120х140 | 2,25 |
26 600.00 руб.
|
|
| ITD302U43B2 | 3,0 | 7,0 | 10,5 | 215х120х140 | 2,3 |
33 100.00 руб.
|
|
| ITD402U43B2 | 4,0 | 9 | 13,5 | 215х120х140 | 2,3 |
35 200.00 руб.
|
|
| ITD552U43B3 | 5,5 | 13 | 19,5 | 285х155х180 | 4,3 |
43 100.00 руб.
|
|
| ITD752U43B3 | 7,5 | 17 | 25,5 | 285х155х180 | 4,5 |
53 300.00 руб.
|
|
| ITD113U43B3 | 11 | 25 | 37,5 | 340х192х186 | 6,0 |
65 000.00 руб.
|
|
| ITD153U43B3 | 15 | 32 | 48 | 340х192х186 | 6,0 |
80 400.00 руб.
|
|
| ITD183U43B3 | 18,5 | 37 | 55,5 | 340х192х186 | 6,5 |
107 200.00 руб.
|
|
| ITD223U43B3 | 22 | 45 | 67,5 | 340х192х186 | 6,5 |
121 700.00 руб.
|
|
| ITD303U43B3 | 30 | 60 | 90 | 450х270х200 | 16,1 |
137 200.00 руб.
|
|
| ITD373U43B3 | 37 | 75 | 112,5 | 450х270х200 | 16,1 |
137 900.00 руб.
|
|
| ITD453U43B3 | 45 | 90 | 135 | 560х320х248 | 36 |
159 400.00 руб.
|
|
| ITD553U43B3 | 55 | 110 | 165 | 560х320х248 | 36 |
189 100.00 руб.
|
|
| ITD753U43B3 | 75 | 150 | 225 | 665х380х248 | 55 |
272 900.00 руб.
|
|
| ITD903U43B3 | 90 | 176 | 264 | 665х380х248 | 55 |
309 900.00 руб.
|
|
| ITD114U43B3 | 110 | 210 | 315 | 665х380х248 | 55 |
370 100.00 руб.
|
|
| ITD134U43B3 | 132 | 250 | 375 | 750х468х355 | 80 |
476 700.00 руб.
|
|
| ITD164U43B3 | 160 | 300 | 450 | 1400х400х400 | 144 |
619 700.00 руб.
|
|
| ITD184U43B3 | 185 | 340 | 510 | 1400х400х400 | 144 |
712 700.00 руб.
|
|
| ITD204U43B3 | 200 | 380 | 570 | 1400х400х400 | 155 |
808 700.00 руб.
|
|
| ITD224U43B3 | 220 | 420 | 630 | 1400х400х400 | 155 |
870 500.00 руб.
|
|
| ITD254U43B3 | 250 | 470 | 705 | 1400х400х400 | 255 |
1 000 500.00 руб.
|
|
| ITD284U43B3 | 280 | 540 | 810 | 1600х500х420 | - - - |
1 095 300.00 руб.
|
|
| ITD314U43B3 | 315 | 600 | 900 | 1600х500х420 | - - - |
1 159 600.00 руб.
|
|
| ITD354U43B3 | 355 | 660 | 990 | 1800х780хх450 | - - - |
1 644 700.00 руб.
|
|
| ITD404U43B3 | 400 | 730 | 1095 | 1800х780хх450 | - - - |
1 781 700.00 руб.
|
|
| ITD454U43B3 | 450 | 840 | 1260 | 1800х780хх450 | - - - |
цена по запросу
|
|
| ITD504U43B3 | 500 | 900 | 1350 | 1800х780хх450 | - - - |
цена по запросу
|
|
| ITD564U43B3 | 560 | 950 | 1425 | 1800х780хх450 | - - - |
цена по запросу
|
|
| ITD634U43B3 | 630 | 1160 | 1740 | 2000х1000х700 | - - - |
цена по запросу
|
|
| ITD714U43B3 | 710 | 1300 | 1950 | 2000х1000х700 | - - - |
цена по запросу
|
|
| ITD804U43B3 | 800 | 1460 | 2000х1000х700 | - - - |
цена по запросу
|
Цены действительны для оборудования из наличия на складе.
ВЕКТОРНЫЙ режим управления скоростью и моментом использует стабильную работу двигателя на больших скоростях с большим моментом скорости ±5% или частотой скорости ±0,02%.
Увеличенный диапазон частот
1:50 в скалярном режиме;
1:100 в векторном режиме;
1:1000 в векторном режиме с обратной связью по скорости (энкодер).
Функции:
- Регулирование скорости или скорости, вторичными сигналами, цифровой сетью или ручкой потенциометра на лицевой панели.
- Встроенная автонастройка
- 15 предустановленных скоростей
- 4 различных варианта времён разгона и торможения
- Торможение током Европы
- Электронный потенциометр (МОП)
- Защиты от испытаний, перегрузок (150% 60 сек., 180% - 20 сек.), перенапряжения, обрыва фаз, перегрева, несанкционированного изменения настроек.
- ПИД-регулятор (давлением, температурой, расходом и т.д.)
- PLC режим управления быстрота
- Порт RS485, протокол Modbus
- Крепление на дин-рейку
Рабочие режимы:
- Управление по У/Ф или Векторное
- Вход напряжения: 380В, 3 фазы, 50/60 Гц
- Напряжение выход: 0...380В, 3 фазы
- Выходная частота до 320 Гц
- Перегрузочная способность: 150% в течение 1 мин, 180% в течение 20 с
Преобразователи ITD_0102 0.25 – 4 кВт
(версия B2 / В2_0102/ В2_0302)
Категорически запрещается подсоединять питающее напряжение к выходным клеммам UV W.
Преобразователи ITD 1.5 — 800 кВт
(версия B3/В3_0301)
Категорически запрещается подсоединять питающее напряжение к выходным клеммам UV W.

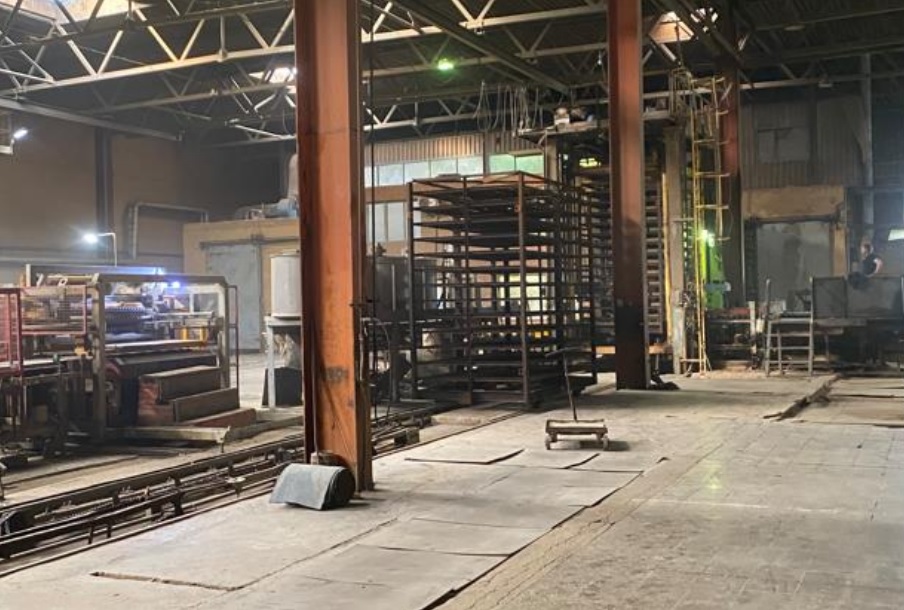

Применения преобразователей Innovert, серия ITD
Преобразователи частоты серии ITD - обеспечивают в векторном режиме регулировку скорости в диапазоне 1:100, удержание момента от 0,5 Гц на уровне 75-85% от номинального значения, регулировку и ограничение момента на выходном валу двигателя. Обладают защитой от коротких замыканий в выходной цепи (проверно на практике).

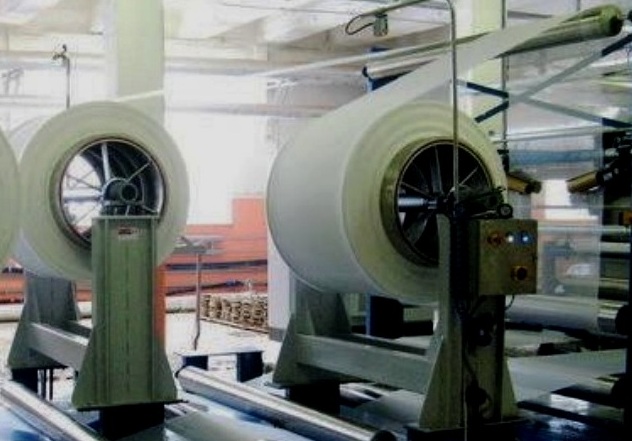

Проблема. На линии намотки ткани привод рулона работает с постоянной скоростью, из-за этого по мере намотки полотна натяжение увеличивается, что приводит к его разрыву -> линия останавливается -> издержки от простоя оборудования.
Решение. Установка преобразователя INNOVERT ITD, работающего в векторном режиме поддержания момента, обеспечила постоянное натяжение ткани -> разрывы полотна прекратились -» издержки от простоя линии минимизированы.
Документация:
- Инструкция INNOVERT ITD_0102 (pdf)
- Инструкция INNOVERT ITD_0301/0302 (pdf)
- Краткое описание INNOVERT ITD (pdf)
- Паспорт INNOVERT ITD (pdf)
- Отличия преобразователей частоты IRD, ISD, IVD, ITD, IPD, IHD, IBD, IDD, ESMD, ESV (pdf)
- Отличия преобразователей частоты серии ITD от IBD (pdf)
- Быстрый пуск INNOVERT ITD. Работа в заводских настройках (pdf)
- Быстрый пуск INNOVERT ITD. Векторный режим по скорости (pdf)
- Быстрый пуск INNOVERT ITD. Управление внешними сигналами (pdf)
- Быстрый пуск INNOVERT ITD. ПИД регулирование (pdf)
- Быстрый пуск INNOVERT ITD. Копирование параметров (pdf)
- Быстрый пуск INNOVERT ITD. Выбор аналогового входа в качестве дискретного (pdf)
- Быстрый пуск INNOVERT ITD. Управление электродвигателем с тормозом (pdf)
- Быстрый пуск INNOVERT ITD. Управление электродвигателем с тормозом, режимы работы (pdf)
- Быстрый пуск INNOVERT ITD..B2_0102. Выбор логики управления дискретными входами (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение доп. платы аналогового входа ±10В H0-EXA1 (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение доп. платы входов/выходов H0-EXT03 (pdf)
- Быстрый пуск INNOVERT ITD..B3. Подключение энкодера через доп. плату расширения H0-EXE24V (pdf)
- Отличия преобразователей частоты INNOVERT ITD..B3 от ITD..B2 (pdf)
- Тормозные резисторы для преобразователей INNOVERT ITD (pdf))
- Инноконтроль. Программное обеспечение
Новое ПО. Не требует установки. Работает со всеми сериями INNOVERT включая ITD. Доступно под Windows, Linux, MacOS.
